Датчики CO2 серии CDT 2000 Duct
Датчики концентрации газа CO2 инфракрасного типа
Трансмиттер качества воздуха серии CDT 2000 Duct предназначен для автоматизации регулирования параметров качества воздуха, монтируется в воздуховод и определяет уровень концентрации углекислого газа (СО2) и температуру в системах вентиляции, отопления и кондиционирования.
В серии датчиков CDT 2000 применяется принцип измерения NDIR — недисперсионный инфракрасный анализатор. Основным компонентом датчика NDIR является источник инфракрасного излучения, с помощью которого из всего спектра выделяются длины волн, которые способны поглощать молекулы определяемого газа. По степени поглощения определяется концентрация исследуемого газа в газовой смеси.
Инфракрасный сенсор и автоматическая калибровка, применяемые в CDT2000 Duct, показывают высокую точность измерений концентрации углекислого газа.
Особенности датчика серии CDT 2000 Duct
1. Отдельное настраиваемое поле вывода данных по каждому измеряемому параметру (концентрация CO2, температура, T)
2. Выбор режима вывода измеряемого параметра: 4–20 mA; 0–10 V; 2–10 V
3. Модификация с режимом вывода измеряемого параметра: 4–20 mA
4. Дисплей с подсветкой
5. Монтажный фланец
6. Безвинтовая крышка корпуса
7. Модификация с поддержанием протокола Modbus
8. Автоматическая самокалибровка с помощью запатентованного алгоритма ABC LogicTM, или в режиме непрерывного сравнения (с двухканальным сенсором – DC, с одним измерительным и одним опорным каналом)
9. Гарантия завода-изготовителя – 5 лет от даты отгрузки изделия с завода.
Датчик CDT 2000 Duct применяют для регулирования и мониторинга уровня концентрации углекислого газа CO2 и температуры в приточном или вытяжном каналах вентиляционных систем.
Трансмиттер углекислого газа CDT2000 Duct канальный преобразователь выпускается в модификациях:
CDT 2000 Duct – крепление на воздуховод;

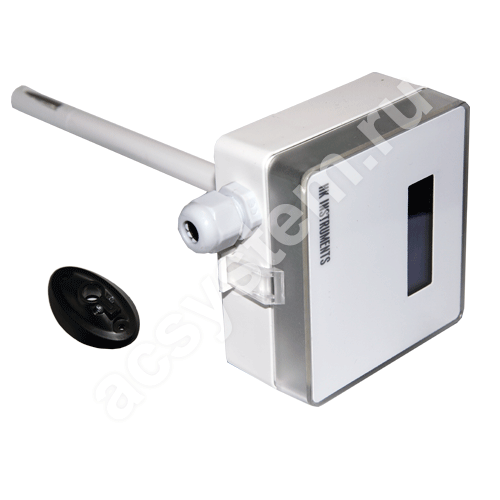

CDT 2000 Duct-D – с дисплеем;
CDT-MOD-2000-Duct-D – с Modbus конфигурацией и дисплеем;
CDT 2000-DCDuct – с двухканальным сенсором;
CDT 2000-DCDuct-D – с двухканальным сенсором и дисплеем;
CDT-MOD-2000-DCDuct-D – с Modbus конфигурацией, двухканальным сенсором и дисплеем;
Трансмиттер углекислого газа CDT2000 Duct канальный с выходом 4-20 mA:
CDT 2000 Duct-A – крепление на воздуховод;
CDT 2000 Duct-A-D – с дисплеем;
CDT 2000-DCDuct-A – с двухканальным сенсором;
CDT 2000-DCDuct-A-D – с двухканальным сенсором и дисплеем.
Технические характеристики датчиков качества воздуха серии CDT 2000 Duct
| Наименование | Значение |
|---|---|
| Диапазон измерений | Концентрация CO2: 400–2000 ppm* Температура: 0...50 °C Относительная влажность: 0–100 % |
| Погрешность | Концентрация CO2: ±40 частей на миллион + 2% на считывание данных; модель DC: 75 частей на миллион или 10 % на считывание данных (в зависимости от того, что больше) Температура: < 0,5 °C Относительная влажность: ±2…3% при температуре от 0 до 50 °C и влажности от 10 до 90% |
| Измерительный элемент | Концентрация CO2: недисперсионный инфракрасный сенсор (NDIR) Температура: NTC10K Относительная влажность: термоактивный полимерный емкостный элемент для определения влажности |
| Калибровка | Автоматическая самокалибровка ABC LogicТМ Непрерывное сравнение (DC) с двухканальным сенсором |
| Напряжение питания | 24 VAC или VDC, ±10 % |
| Выходной сигнал | CO2: 0/2...5/10 VDC, минимальная нагрузка (Load R) 1 kΩ Температура: 0/2...5/10 VDC, минимальная нагрузка (Load R) 1 kΩ |
| Выходной сигнал, mA | CO2: 4...20 mA, максимальная нагрузка (Load R) 500 Ω Температура: 4...20 mA, максимальная нагрузка (Load R) 500 Ω |
| Электрические разъемы | 4-пружинный клеммный блок: 0.2–1.5 mm2 |
| Совместимые среды | Сухой воздух и неагрессивные газы |
| Степень защиты | IP54 |
| Рабочая температура | 0...50 °C |
| Условия хранения | Температура: - 20...+70 °C Влажность: от 0 до 95 % rH, без конденсата |
| Корпус | АБС – пластик |
| Размеры (Ш×В×Г), мм | Корпус: 119х100х44,7; датчик: L=188 mm, d=12 mm |
| Вес | 150 гр. |
Мера PPM это пропорция, которая показывает сколько частиц на миллион частиц вещества в определяемом объёме занимает определяемое в PPM единицах примесь. Считайте PPM - это пропорция вещества на объем.

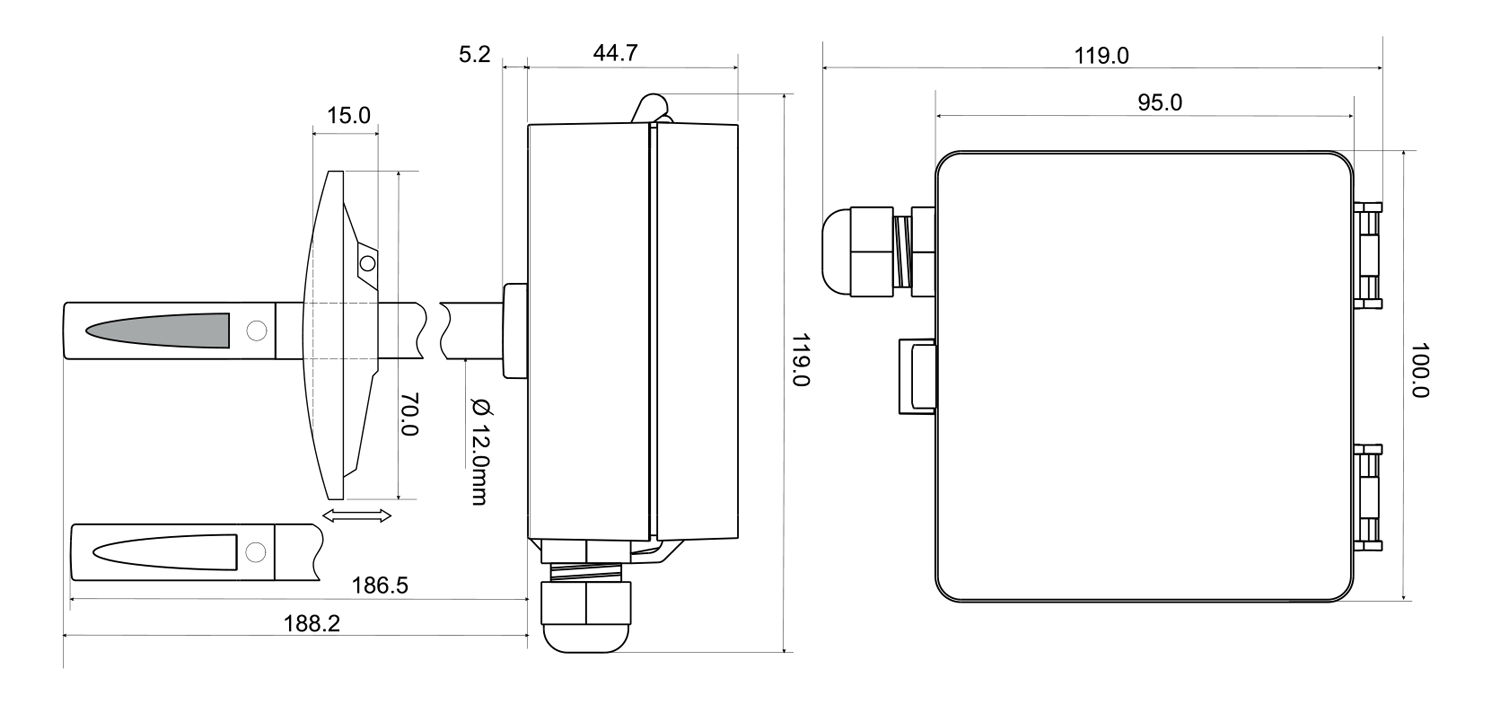

Габаритные размеры канального датчика CDT 2000 Duct, мм
