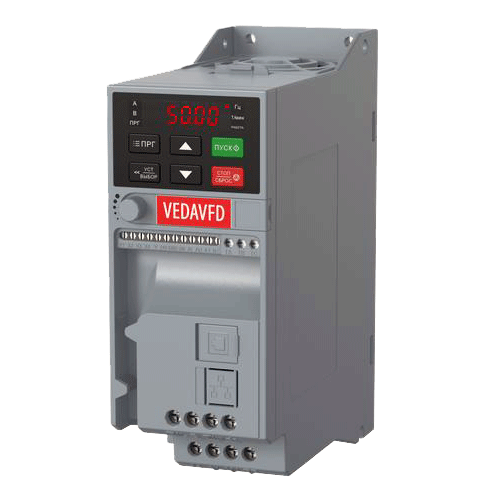

Преобразователь частоты VF-51
VF-51 – серия универсальных компактных преобразователей частоты для работы с электродвигателями мощностью от 0,75 до 22 кВт в сетях с напряжением 1х220 В (0,75–2,2 кВт) и 3х380 В (0,75–22 кВт).
Перегрузочная способность VF-51 - 150 %.
Уникальная система охлаждения, применяемая в этих частотных преобразователях, обеспечивает разделение потока воздуха, при котором исключено прохождение воздуха через электронные компоненты, что позволяет работать при температуре окружающей среды до +50 °С, а также существенно повышает срок службы самого устройства.
Технические характеристики VF-51
| Входное напряжение, В |
~1х220 / ~3х380 |
|---|---|
| Частота сети, Гц | 50/60 ±5 % |
| Выходное напряжение | 0-100 % входного напряжения |
| Выходная частота, Гц | 0-200 (векторный режим); 0-299 (режим U/f) |
| Точность регулирования частоты на выходе | ±0,5% от максимального значения частоты |
| Перегрузочная способность по току от номинального значения |
3х380 В: 150 % – 1 мин., 180 % – 5 с., 200 % – 0,5 с 1х220 В: 150 % – 20 с., 180 % – 5 с |
| Режим управления двигателем |
U/f без обратной связи. Векторное управление без датчика положения. |
| Несущая частота | 1-16 кГц |
| Входы |
1 аналоговый вход по напряжению и току, 4 цифровых входа. |
| Выходы |
1 аналоговый выход по току и напряжению, 1 цифровой выход, 1 реле. |
| Автоматическая регулировка напряжения |
Автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети |
| Автоматическая функция энергосбережения |
Автоматическое ограничение тока во время работы для предотвращения аварий из-за перегрузки по току |
| Степень защиты корпуса |
IP20 |
| Рабочая температура |
-10…+50 °C |
Правила маркировки:
| VF-51-PXXX-XXXX-TX-E20-B-H | ||
|---|---|---|
| VF-51 | Серия продукта | |
| PXXX | Номинальная мощность, кВт | |
| XXXX | Номинальный ток, А | |
| TX | Класс напряжения | |
| S2 | 1х220 В | |
| T4 | 3х380 В | |
| E20 | Класс защиты | |
| E20 | IP20 | |
| B | Тормозной прерыватель | |
| B | Встроенный | |
| H | Класс ЭМС | |
| H | Базовый ЭМС | |
