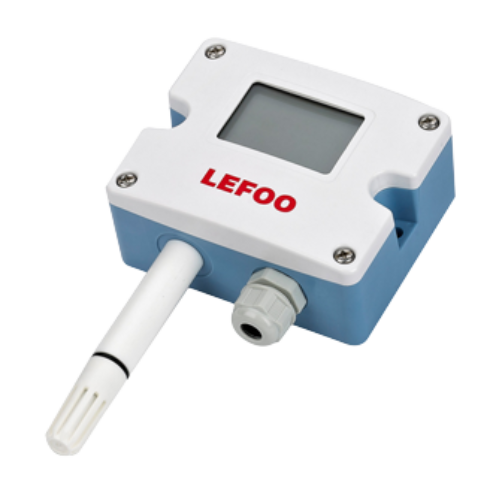

LFH10 Датчик температуры и влажности
Зонд комбинированного датчика температуры и влажности LFH10 состоит из термочувствительного резистора и влагочувствительного конденсатора.
Значение сопротивления термочувствительного резистора пропорционально температуре. Значение емкости влагочувствительного конденсатора зависит от влажности окружающей среды.
Чем выше влажность, тем ниже значение емкости. Основными компонентами преобразователя температуры и влажности являются кремниевый чип и схема управления.
Схема управления будет считывать изменения сопротивления и емкости, а кремниевый чип будет генерировать сигналы 0–5 В или RS485.
Преимущество датчика заключается в том, что он не потребляет электроэнергию и может обеспечивать точный мониторинг температуры и влажности в режиме реального времени даже при отключенном питании.
Описание датчика LFH10
Опционально доступны различные методы установки и методы вывода.
Легкий корпус с красивым дизайном, с ЖК дисплеем с подсветкой и отображением температуры и влажности.
Подключение питания, как и выходы, имеют защиту от перенапряжения и обратного подключения, с высокой степенью защиты IP65.
Объединение высокоточных датчиков и основного управления, с хорошей долгосрочной стабильностью и защитой от помех.
Особенности
- Защищен от помех;
- Наличие двух выходов: температуры и влажности.
Применение
- Мониторинг температуры и влажности;
- Обычные области применения - это офисные здания, театры и музеи, складские помещения, мастерские, холлы и станции метро, чистые комнаты больницы, котельные;
- Датчики температуры и влажности используются в осушителях, кондиционерах высокого стандарта, инфраструктурных проектах, автоматизации металлургии, покрасочном оборудовании.
Технические данные датчика температуры и влажности LFH10
| Электрические параметры | |
|---|---|
| Преобразователь | Цифровой |
| Измерение | 10...100 % |
| Выход | RS485/Modbus, 0–10 В =, 4–20 мА опционально |
| Точность | ±3 % при 25 °C и относительной влажности 20~80 %. |
| Время отклика | ≤ 10 с (25 °C, медленный поток воздуха) |
| Преобразователь |
Цифровой или терморезистор. см. таблицу выбора |
| Измерение |
0...+50 °C, -20...+60 °C и т. д. |
| Выход |
4–20 мА, 0...10 В=, RS485/Modbus опционально |
| Термосопротивление |
См. таблицу выбора и таблицу индексации термосопротивления |
| Точность |
Цифрового типа: ± 0,3 °C при 5...60 °C |
| Электропитание |
Тип под напряжение/ RS485 тип 15...35 В= /24 В~ ±20 % Токовый тип: 18,5...35 В= (RL=500 Ом) , 5...35 В= (RL=0 Ом) |
| Выходная нагрузка |
≤ 500 Ом (токовый тип), ≥ 2 кОм (тип под напряжение) |
| Дисплей |
ЖК-дисплей опционально, с дисплеем и подсветкой, 4...20 мА, без подсветки |
| Материал корпуса |
Корпус поликарбонат, зонд поликарбонат и полимерный фильтр (зонд из нержавеющей стали и фильтр из спеченной нержавеющей стали опционально) |
| Рабочая среда |
-20...+60 °C, относительная влажность 5-95 % (без конденсации) |
| Уровень защиты |
IP65 |
Габаритные размеры LFH10, мм
