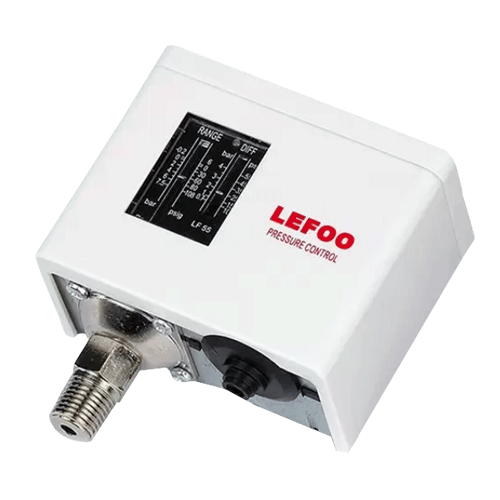

LF55 Реле давления жидкости (прессостаты)
Реле давления серии LF55 используются для регулирования, текущего контроля и аварийной сигнализации давления в системах с применением хладагента, а также системах с воздушной или водной средой.
Реле давления оснащено микропереключателем, который замыкает или размыкает электрическую цепь при изменении давления в системе по сравнению с заданным.
Эта серия реле давления для систем отопления, вентиляции и кондиционирования воздуха имеет высокую стабильность работы благодаря внутренней структуре микропереключателя.
Для монтажа реле предоставляется стандартный монтажный кронштейн.
Особенности LF55
-
Регулируемые настройки порогового давления;
-
Стандартный монтажный кронштейн в комплекте;
-
Прочная и долговечная конструкция с металлическими деталями;
-
Внутренний микропереключатель обеспечивает надежное переключение;
-
Рассчитан на переменное напряжение 250 В/125 В~ ;
-
Реле давления Danfoss HVAC той же модели и качества;
-
Одобрены. CE, Rohs и различные международные сертификаты.
Спецификация LF55
| Модель | Диапазон (bar) | Перепад (бар) | Заводские настройки (бар) | Максимальное рабочее давление (бар) | |||
|---|---|---|---|---|---|---|---|
| Мин. | Макс. | Мин. | Макс. | Вкл. | Выкл. | ||
| LF5502 | -0,5 | 2 | 0,2 | 0,7 | 1 | 0,5 | 16,5 |
| LF5503 | -0,5 | 3 | 0,35 | 1,5 | 2 | 1 | 16,5 |
| LF5506 | -0,5 | 6 | 0,6 | 4 | 3 | 2 | 16,5 |
| LF5506M | -0,5 | 6 | Перезагрузка Перепад ≤1бар | 3 | Ручная перезагрузка | 16,5 | |
| LF5508 | -0,2 | 7,5 | 0,7 | 4 | 3 | 2 | 20 |
| LF5510 | 1 | 10 | 1 | 3 | 6 | 5 | 16,5 |
| LF5514 | 2 | 14 | 1 | 4 | 10 | 8 | 20 |
| LF5516 | 3 | 16 | 1 | 4 | 10 | 8 | 35 |
| LF5520 | 5 | 20 | 2 | 5 | 16 | 13 | 35 |
| LF5530 | 8 | 30 | Зафиксировано от 3 до 5 бар | 20 | 15...17 | 35 | |
| LF5530M | 8 | 30 | Перезагрузка Перепад ≤4бар | 20 | Ручная перезагрузка | 35 | |
| LF5530D | 5 | 30 | 3 | 10 | 20 | 15 | 35 |
| LF5532 | 8 | 32 | 2 | 5 | 20 | 17 | 35 |
| LF5542 | 8 | 42 | 4 | 10 | 30 | 25 | 46,5 |

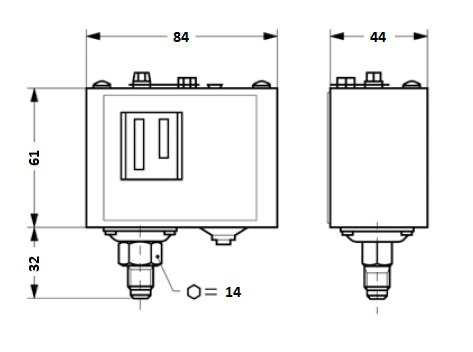

Габаритные размеры LF55, мм
