LFT2700 Датчик давления вязких сред
LFT2700 — датчик давления вязких сред мембранного типа представляет собой небольшую конструкцию с различными электрическими выходными соединениями. Для измерения избыточного (манометрического) или абсолютного давления применяется диффузионный кремниевый плоский пленочный датчик (мембрана). Он может напрямую измерять вязкие среды и применяться для измерений в различных процессах и сферах , использующих химические или загрязненные среды: нанесение химических покрытий, системы покраски, с сфере защиты окружающей среды и угольных шахтах, производстве бумаги, пищевой промышленности, производстве сырой нефти и для других вязких веществ.
Особенности датчика давления LFT2700:
- Простая установка на резьбовое соединение;
- Отличная устойчивость к коррозии и износу;
- Применение технологии ASIC и цифровой компенсации;
- Непосредственное измерение давления вязкой жидкости;
- Датчик мембранного типа в нержавеющей стали 316L, неблокирующийся, легкоочищаемый.
Технические данные датчика давления LFT2700
| Измеряемый диапазон | 0...35 KПа - 0...35 МПа (Манометрическое давление / Абсолютное давление), 0...10 KПа |
|---|---|
| Давление перегрузки | 1,5 раза от полной шкалы (Max. 100 МПа) |
| Разрушающее давление | 3,0 раза от полной шкалы (Max. 100 MПа) |
| Точность | ±0.5 % П.Ш. |
| Стабильность | < 0,5 % П.Ш. / год |
| Рабочая температура | -20...+85 °C |
| Температура хранения | -40...+100 °C |
| Возможная среда | Все коррозионные среды совместимые с нержавеющей сталью 1Cr18Ni9Ti и NBR |
| Выход / Электропитание | 2-провод. 4...20 мА / 10...30 В= 3-провод. 0,5...4,5 В / 5 В, 0...5 V и 0...10 В / 12...30 В= 4-провод. RS485 / 24 В= |
| Электрическое подключение | Разъем DIN43650A , M12 влагозащищенный , M12 авиационный разъем (3PIN, 4PIN) |
| Степень защиты | IP65 / IP54 |
| Подключение давления | G1/4, NPT1/4, R1/4, BPS1/4, G1/2, 7/16-20UNF, M20*1,5 и т.д. |
| Форма давления | Манометрическое давление / Абсолютное давление |
| Сертификация | RoHS, EU электрическая безопасность CE |
| Примечание | Измерение при 25 °C обеспечивает полную точность линейности, повторяемости и гистерезиса. |

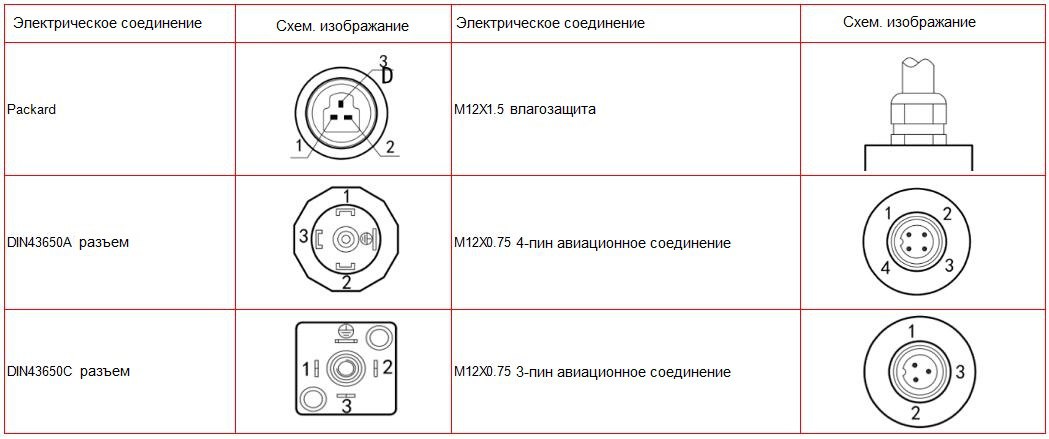

Электрическое подключение датчика LFT2700
