UDR5FU24-A, UDR5FU24-AS

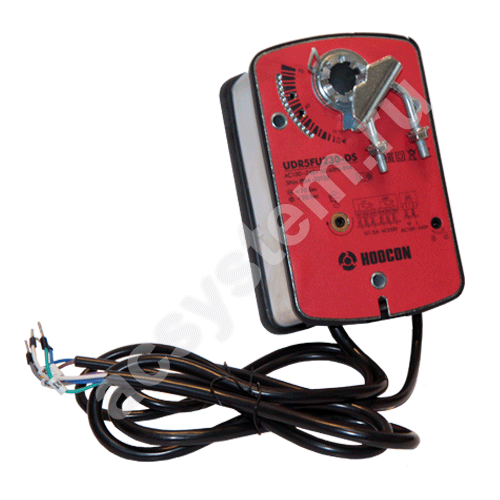

Универсальное устройство управления заслонкой воздушного клапана HOOCON UDR5FU24-A, UDR5FU24-AS с возвратной пружиной предназначено для управления воздушными клапанами в системах вентиляции, кондиционирования воздуха, системах охлаждения, а также управления водяными потоками.
- Крутящий момент: 5 Нм
- Номинальное напряжение: =/~24 В
- Управление: 0(2)…10 В/0(4)…20 мА (под заказ)
- Площадь сечения воздушной заслонки до 0,5 м2
- Два встроенных переключателя (для UDR5FU24-AS)
- Время срабатывания: мотор ≤ 100 с, пружина ≤ 20 с
- Не требует обслуживания
Технические данные
| Электрические параметры | |
|---|---|
| Номинальное напряжение | =/~24 В, 50/60 Гц |
| Диапазон номинального напряжения | 19,2...28,8 В |
| Расчетная мощность | 10 ВА |
| Потребляемая мощность: - во время вращения |
5 Вт |
| - в состоянии покоя | 3 Вт |
| Вспомогательный переключатель | 2-SPDT (для UDR5FU24-AS) |
| Сечение провода | 0,5 мм2 |
| Функциональные данные | |
| Площадь сечения заслонки | до 0,5 м2 |
| Направление вращения | Выбирается установкой L/R |
| Ручное управление | Нет |
| Угол поворота | Макс.95º, возможна регулировка с помощью механического упора |
| Время поворота: - мотор |
≤ 100 с |
| - пружина | ≤ 20 с |
| Уровень шума | 45 дБ |
| Индикация положения | Механическая |
| Безопасность | |
| Класс защиты | III Безопасное низкое напряжение |
| Степень защиты корпуса | IP54 |
| Безопасная температура | Защитное положение заслонка занимает при температуре окруж. среды выше +75 °С |
| Температура окружающей среды | -20...+50 °С |
| Температура хранения | -30...+80 °С |
| Влажность окружающей среды | 95 % отн.влажности, не конденсир. (EN 60730-1) |
| Техническое обслуживание | Не требуется |
| Размеры/Вес | |
| Размеры, (ШхВхГ) | 100х157х84 мм |
| Размер штока заслонки | ≤ 90 мм |
| Диаметр штока заслонки: -квадрат |
8...12 мм |
| -круг | 10...16 мм |
| Вес | Не более 1,8 кг |

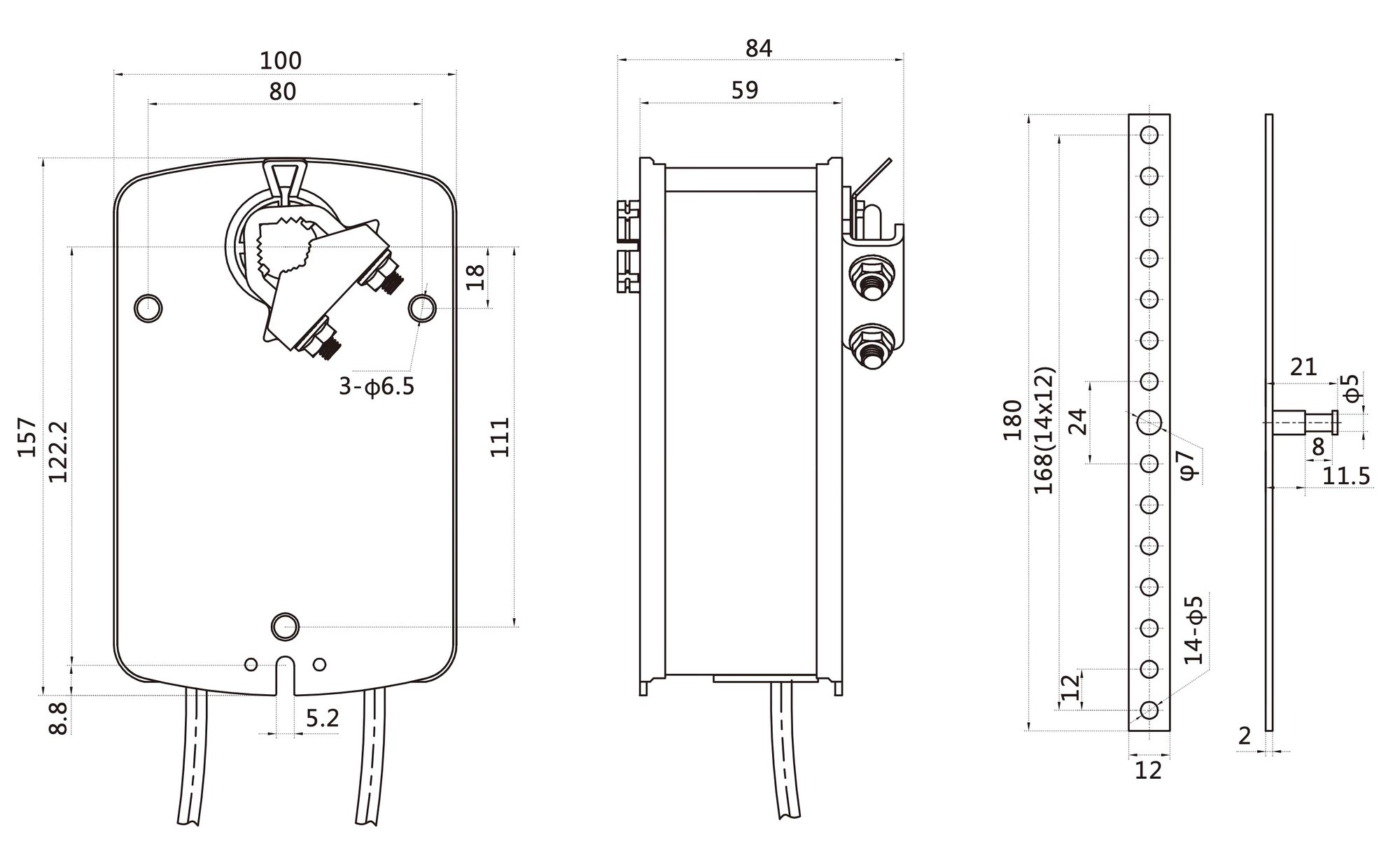

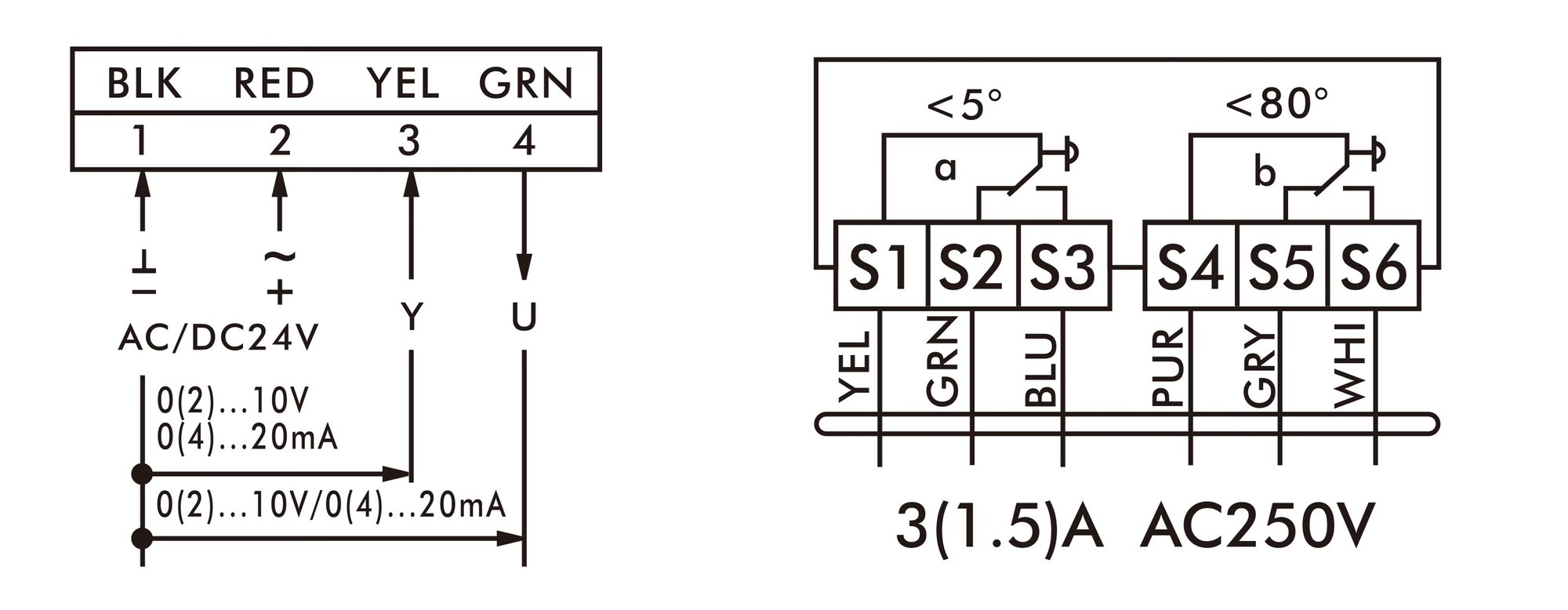

Электрическое подключение и габаритные размеры, мм
