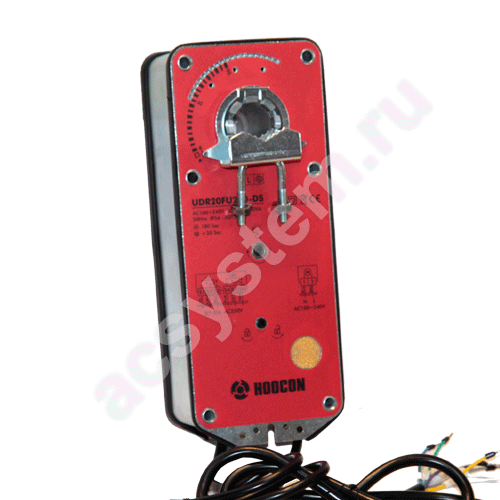

UDR20FU230-D, UDR20FU230-DS
Универсальное устройство управления заслонкой воздушного клапана HOOCON UDR20FU230-D, UDR20FU230-DS с возвратной пружиной предназначено для управления воздушными клапанами в системах вентиляции, кондиционирования воздуха, системах охлаждения, а также управления водяными потоками.
- Крутящий момент: 20 Нм
- Номинальное напряжение: 100...240
- Управление: открыто/закрыто
- Площадь сечения воздушной заслонки до 2 м2
- Два встроенных переключателя (для UDR20FU230-DS)
- Время срабатывания: мотор ≤ 200 с, пружина ≤ 30 с
- Не требует обслуживания
Технические данные
| Электрические параметры | |
|---|---|
| Номинальное напряжение | 100...240 В, 50/60 Гц |
| Расчетная мощность | 20 ВА |
| Потребляемая мощность: - во время вращения |
10 Вт |
| - в состоянии покоя | 3,5 Вт |
| Вспомогательный переключатель | 2-SPDT (для UDR20FU230-DS) |
| Сечение провода | 0,5 мм2 |
| Функциональные данные | |
| Площадь сечения заслонки | до 2 м2 |
| Направление вращения | Выбирается установкой L/R |
| Ручное управление | Есть |
| Угол поворота | Макс.95º, возможна регулировка с помощью механического упора |
| Время поворота: - мотор |
≤ 200 с |
| - пружина | ≤ 30 с |
| Уровень шума | 45 дБ |
| Индикация положения | Механическая |
| Безопасность | |
| Класс защиты | II Все изолировано |
| Степень защиты корпуса | IP54 |
| Безопасная температура | Защитное положение заслонка занимает при температуре окруж. среды выше +75 °С |
| Температура окружающей среды | -20...+50 °С |
| Температура хранения | -30...+80 °С |
| Влажность окружающей среды | 95 % отн.влажности, не конденсир. (EN 60730-1) |
| Техническое обслуживание | Не требуется |
| Размеры/Вес | |
| Размеры, (ШхВхГ) | 101,2х249,6х87,3 мм |
| Размер штока заслонки | ≤ 90 мм |
| Диаметр штока заслонки: -квадрат |
6...15 мм |
| -круг | 8...21 мм |
| Вес | Не более 2,8 кг |

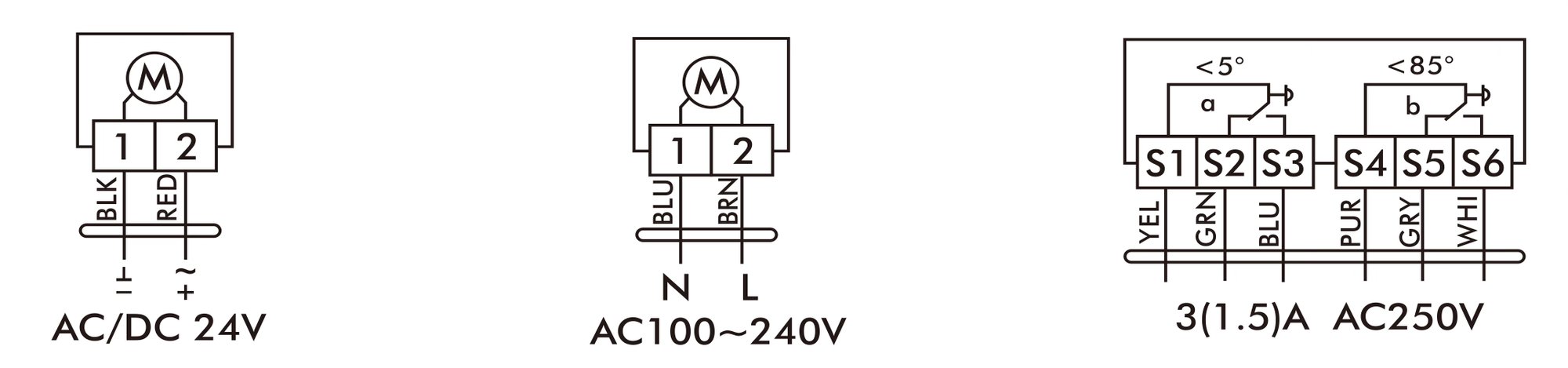

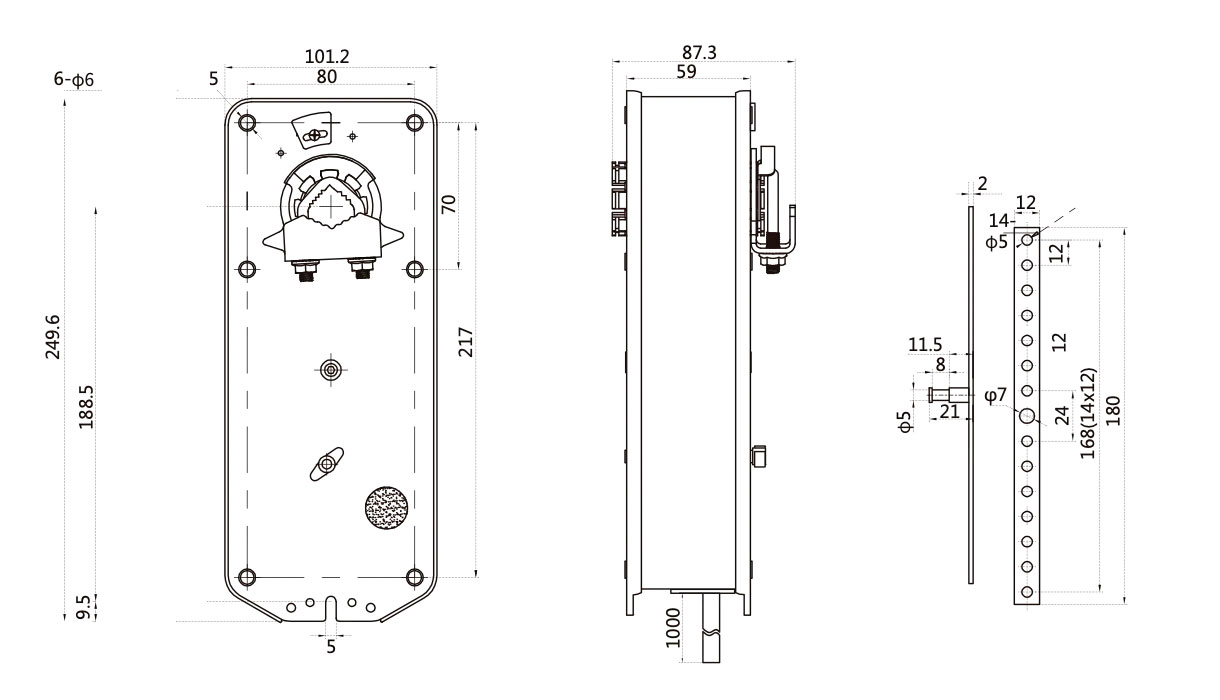

Электрическое подключение и габаритные размеры, мм
