UDR8MU24-A, UDR8MU24-AS
Универсальное устройство управления заслонкой воздушного клапана HOOCON UDR8MU24-A, UDR8MU24-AS без возвратной пружины предназначено для управления воздушными клапанами в системах вентиляции, кондиционирования воздуха, системах охлаждения, а также управления водяными потоками.
- Крутящий момент: 8 Нм
- Управление: 0(2)…10 В/0(4)…20 мА
- Номинальное напряжение: =/~24 В
- Площадь сечения воздушной заслонки до 0,8 м2
- Сигнал обратной связи: 0(2)…10 В/0(4)…20 мА
- Время срабатывания: мотор < 55 с (90º)
- Два встроенных переключателя (для UDR8MU24-AS)
- Не требует обслуживания
Технические данные
| Электрические параметры | |
|---|---|
| Номинальное напряжение | =/~24 В, 50/60 Гц |
| Расчетная мощность | 10 ВА |
| Потребляемая мощность: - во время вращения |
4,5 Вт |
| - в состоянии покоя | 0,5 Вт |
| Вспомогательный переключатель | 2-SPDT (для UDR8MU24-AS) |
| Сечение провода | 0,5 мм2 |
| Функциональные данные | |
| Площадь сечения заслонки | до 0,8 м2 |
| Направление вращения | Выставляется вручную |
| Ручное управление | Есть, кнопка с самовозвратом |
| Угол поворота | Макс. 95º |
| Время срабатывания | < 55 с |
| Уровень шума | 45 дБ |
| Индикация положения | Механическая |
| Безопасность | |
| Класс защиты | III Безопасное низкое напряжение |
| Степень защиты корпуса | IP54 |
| Температура окружающей среды | -20...+50 °С |
| Температура хранения | -30...+80 °С |
| Влажность окружающей среды | 95 % отн.влажности, не конденсир. (EN 60730-1) |
| Техническое обслуживание | Не требуется |
| Размеры/Вес | |
| Размеры, (ШхВхГ) | 100х180х68 мм |
| Размер штока заслонки | ≥ 50 мм |
| Диаметр штока заслонки: -квадрат |
10...16 мм |
| -круг | 10...20 мм |
| Вес | Не более 1,2 кг |

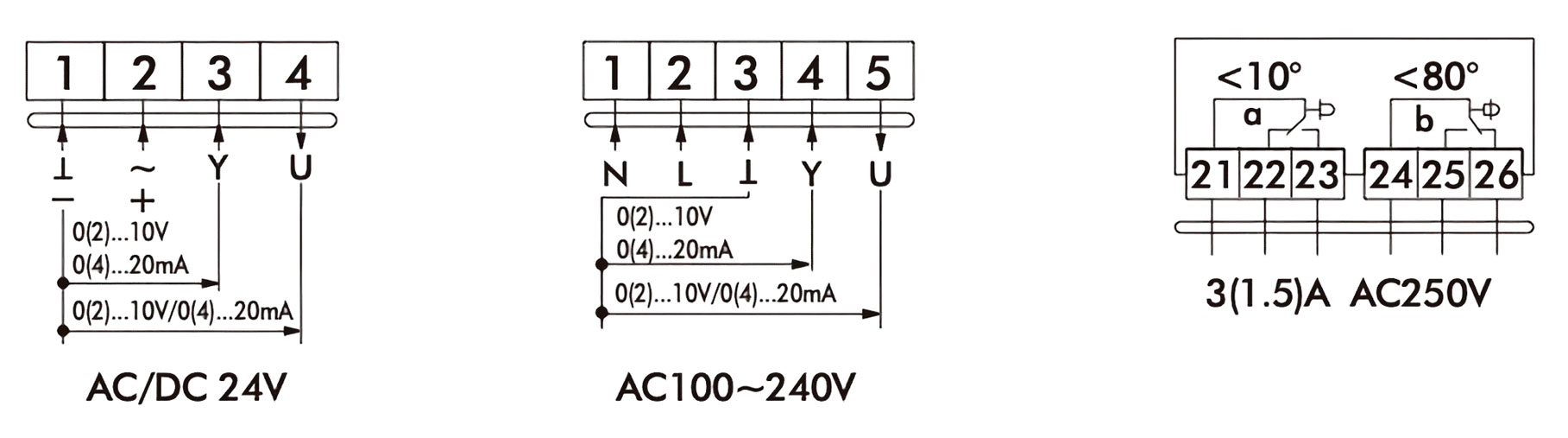

Электрическое подключение и габаритные размеры, мм
