Электропривод BELIMO GM230A
Электропривод BELIMO GM230A для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.
- Для управления воздушными заслонками площадью приблизительно до 8 м2
- Номинальное напряжение 100...240 В
- Управление: открытое/закрытое (не для трехпозиционного управления)
- Крутящий момент 40 Нм
Технические данные
| Электрические параметры | |
|---|---|
| Номинальное напряжение | 100...240 В 50/60 Гц |
| Диапазон номинального напряжения | 85...265 В |
| Расчетная мощность | 9 ВА |
| Потребляемая мощность: -во время вращения |
5 Вт |
| -в состоянии покоя | 2 Вт |
| Соединение | Кабель: 1 м, 3 х 0,75 мм2 |
| Функциональные данные | |
| Крутящий момент (номинальный) | Мин. 40 Нм при номинальном напряжении |
| Направление вращения | Реверсивное за счет переключателя |
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка |
| Угол поворота: | Макс. 95°, ограничение с двух сторон при помощи настраиваемых механических упоров |
| Время поворота | 150 с |
| Уровень шума | Макс. 45 дБ |
| Индикация положения | Механический указатель, съемный |
| Безопасность | |
| Класс защиты | Всё изолировано |
| Степень защиты корпуса | IP54 в любом положении установки |
| Температура окружающей среды | -30...+50° С |
| Температура хранения | -40...+80° С |
| Влажность окружающей среды | 95% отн., не конденсир. |
| Техническое обслуживание | Не требуется |
| Размеры/Вес | |
| Размеры | См. в Размеры |
| Вес | 1700 г |
Особенности изделия
| Установка | Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода. |
|---|---|
| Управление | Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления). |
| Настраиваемый угол поворота | Угол поворота настраивается при помощи механических упоров. |
| Функциональная надежность | Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений. |
Приспособления и аксессуары
| Описание | Техн. описание | |
|---|---|---|
| Электрические аксессуары | Вспомогательный переключатель S...A, 1 или 2 полюсный | S...A |
| Потенциометр обратной связи P...A: 140, 500, 1000, 2800, 5000 или 10000 Ом | P...A | |
| Механические приспособления | Различные приспособления (захваты, удлинители вала и т.д.) | - Z..GM..A.. |

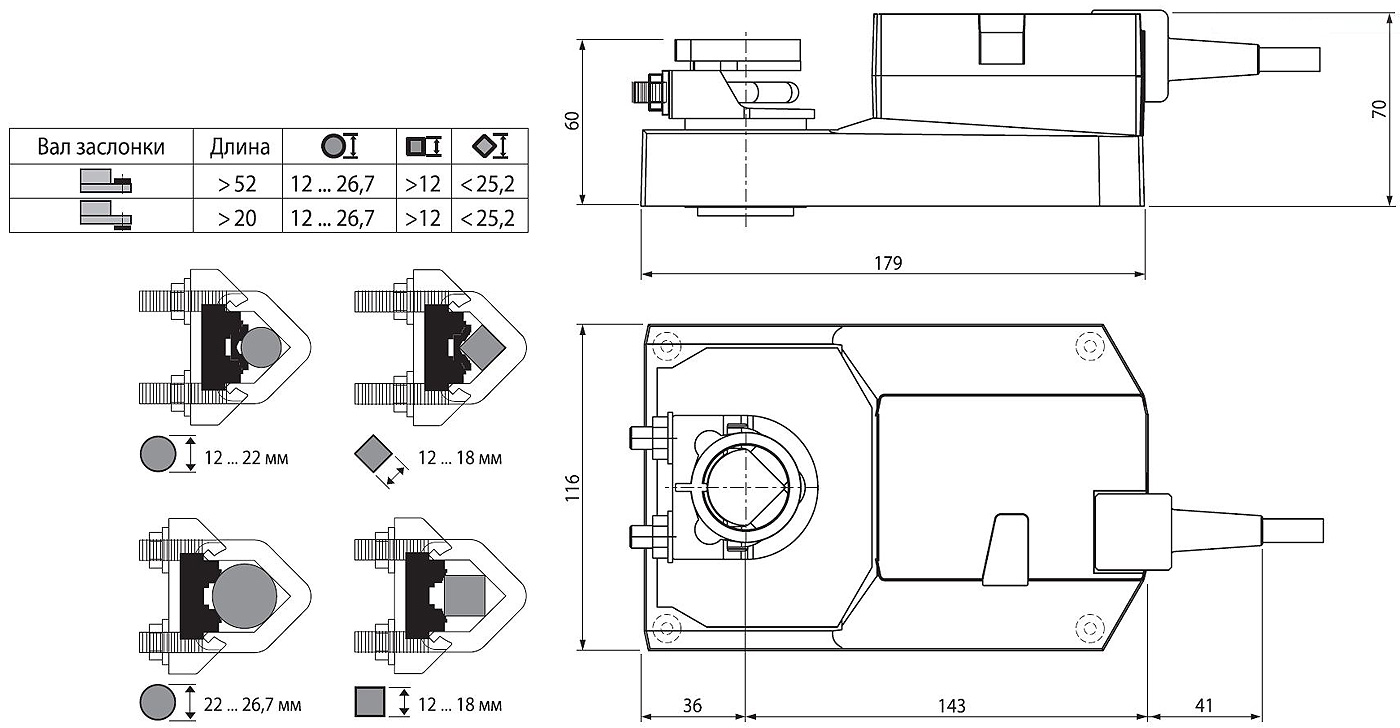

Электрическое подключение и габаритные размеры, мм
