Электропривод BELIMO EF24A
Электропривод BELIMO EF230A для управления воздушными заслонками, выполняющими охранные функции в системах вентиляции и кондиционирования воздуха зданий.
- Для управления воздушными заслонками площадью приблизительно до 6 м2
- Управление: открыто / закрыто
- Номинальное напряжение 230 В ~
- Крутящий момент 30 Нм
Технические данные
| Электрические параметры | |
|---|---|
| Номинальное напряжение | 24 В ~ 50/60 Гц; 24 B= |
| Диапазон номинального напряжения | 19,2...28,8 В ~ / 21,6...28,8 В = |
| Расчетная мощность | 16 ВА |
| Потребляемая мощность: - во время вращения |
9,5 Вт |
| - в состоянии покоя | 4,5 Вт |
| Соединение | Кабель |
| - питание | 1 м, 2 х 0,75 мм2 |
| Функциональные данные | |
| Крутящий момент: двигатель | Мин. 30 Нм при номинальном напряжении |
| - пружина | Мин. 30 Нм |
| Направление вращения | Выбирается установкой L/R |
| Ручное управление | C помощью ручного ключа с блокировкой |
| Угол поворота | Макс. 950, ограничение с двух сторон при помощи настраиваемых механических упоров |
| Время поворота: - двигатель |
75 с (0...30 Нм) |
| - пружина | 20 с при -20...+500 С / max. 60 с при -300 С |
| Уровень шума: - двигатель |
Приблизительно 55 дБ |
| - пружина | Приблизительно 71 дБ |
| Эксплуатационный ресурс | Мин. 60 000 охранных положений |
| Индикация положения | Механическая |
| Безопасность | |
| Класс защиты | III (для низких напряжений) |
| Степень защиты корпуса | IP54 |
| Температура окружающей среды | -30...+500 С |
| Температура хранения | -40...+800 С |
| Техническое обслуживание | Не требуется |
| Размеры/Вес | |
| Размеры | См. в Размеры |
| Вес | 4 300 г |
Особенности изделия
| Принцип действия | При перемещении привода в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в охранное положение. |
|---|---|
| Простая установка | Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода. |
| Ручное управление | Ручное управление осуществляется при помощи ручного поворотного ключа. привод можно заблокировать при помощи ключа в любой точке угла поворота. Блокировка снимается вручную или при подаче питания на привод. |
| Стабилизатор вала | Захват для вала заслонки, устанавливаемый на приводе с возвратной пружиной, комплектуется на заводе-изготовителе специальным стабилизатором вала для создания стабильной комбинации заслонки, вала заслонки и электропривода. Он включает в себя два пластиковых кольца, которые в зависимости от диаметра вала заслонки, способа установки привода, могут частично или полностью демонтироваться, либо оставаться внутри захвата. Установка на длинный вал: - Использование стабилизатора является необходимым при установке привода на длинный вал заслонки с диаметром вала 12...20мм.. - Использование стабилизатора не является необходимым при установке привода на длинный вал заслонки с диаметром вала 21...26,7 мм. В этом случае стабилизатор может быть демонтирован. Установка на короткий вал: - При установке на короткий вал необходимость в применении стабилизатора отпадает - его можно демонтировать или просто оставить внутри захвата. Для более подробного описания смотрите иструкцию по установке. Важно ! Стабилизатор должен быть установлен даже если универсальный захват установлен с обратной стороны привода и диаметр вала меньше 20 мм. |
| Настраиваемый угол поворота | Угол поворота настраивается при помощи механических упоров. |
| Высокая функциональная надежность | Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений. |

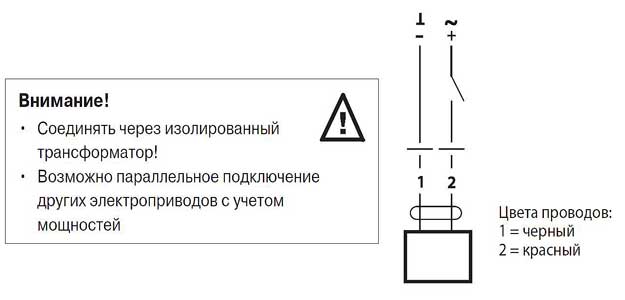

Электрическое подключение и габаритные размеры, мм
