Описание системы диспетчеризации вивария

Диспетчеризация была реализована на программном комплексе «Контар» (На картинках представлены скрины из реальной функционирующей системы диспетчеризации)
Диспетчеризация

В главном окне находится общая информация о работе и неполадках систем вентиляции и холодоснабжения. Индикаторы в колонке "Авария" красного цвета информирует о наличии аварии в системе. Индикаторы зеленого цвета в колонке "Работа" информируют о работе каждой из систем. Для получения более подробной информации по каждой из систем необходимо перейти на страницу с интересующей вас системой. Переход осуществляется нажатием на кнопку с названием системы.

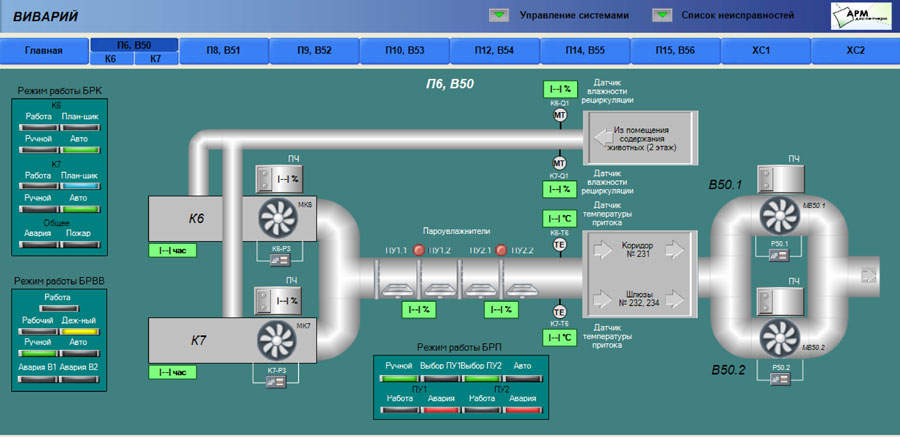

Окно визуализации рециркуляционной установки с пароувлажнителем:

отображает информацию:

- о текущих режимах работы системы;
- о состоянии центральных кондиционеров и вытяжных систем;
- о текущем состоянии и производительности пароувлажнителей;
- отображает фактическую температуру и влажность воздуха;
- отображает текущую производительность работы приточных и вытяжных вентиляторов.

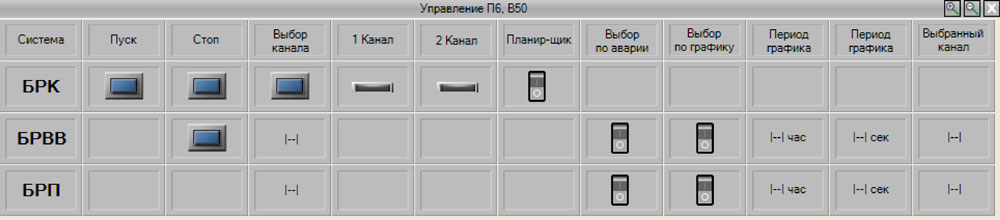

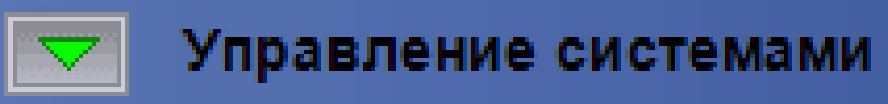

Отсюда можно зайти в окно управления системами, в котором можно задавать необходимые параметры режимов работы, условно названные БРК (работа центрального кондиционера), БРВВ (работа вытяжной вентиляции) и БРП (работа пароувлажнителя). Для вызова окна управления необходимо нажать на кнопку "Управление системами"
Диспетчеризация

Диспетчеризация

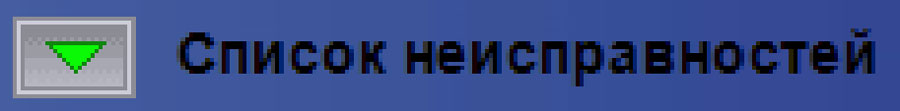

Кнопка "Список неисправностей"

Позволяет отобразить полный список неисправностей каждой из систем Внизу экрана находятся кнопки и после устранения причины ее появления
Диспетчеризация

Окно визуализации работы центрального кондиционера
Диспетчеризация

позволяет получить информацию о:

- текущем режиме работы кондиционера;
- текущем состоянии приточной, рециркуляционной и вытяжной воздушных заслонок;
- состоянии фильтров в приточном и вытяжном воздушных каналах;
- состоянии циркуляционного насоса и положении регулирующего клапана узла теплоснабжения;
- температуре обратного теплоносителя, состоянии термостата защиты от замораживания;
- наличии протока и давления теплоносителя в системе;
- положении регулирующего клапана системы холодоснабжения;
- состоянии и производительности электронагревателя;
- состояние термостата защиты от перегрева;
- текущем состоянии и производительности приточного вентилятора;
- текущие значения датчиков температуры и влажности;
- состоянии датчиков перепада давления воздуха на фильтрах и вентиляторе.

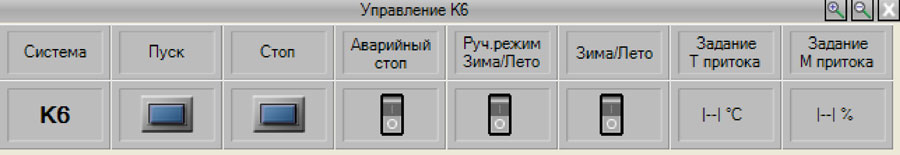

Окно управления центральным кондиционером

Позволяет задавать необходимый режим работы кондиционера.
Диспетчеризация

Список неисправностей кондиционера.
Диспетчеризация

Окно визуализации работы системы холодоснабжения
Диспетчеризация

в котором отображается подробная информация о системе холодоснабжения:

- текущем режиме работы системы холодоснабжения;
- текущем состоянии проходных клапанов;
- текущем состоянии чиллеров;
- текущем состоянии насосов.

Окно управления системой холодоснабжения
Диспетчеризация

в которое можно перейти, как и в предыдущих описанных системах, нажатием кнопки "Управление системами"
Диспетчеризация

И список неисправностей системы холодоснабжения в который можно перейти нажатием на кнопку "Список неисправностей".
Диспетчеризация

Диспетчеризация

Аналогичная система визуализации реализована для всех остальных установок объединённых в систему диспетчеризации в данном проекте. Для удобства, переход в режим контроля за каждой из систем возможен на каждой странице простым нажатием на навигационную кнопку с наименованием соответствующей системы.

Диспетчеризация

При возникновении аварийного режима информация о нем появляется в окне независимо от того, в режиме отображения какой системы в данный момент находится ваша автоматизированная станция. Это позволяет максимально оперативно реагировать на появление любых внештатных ситуаций силами минимального штата сотрудников.
