Электропривод Belimo NM24A-SR

Электропривод NM24A-SR для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.
NM24A-SR
  • Для управления воздушными заслонками площадью приблизительно до 2 м2
  • Управление: плавная регулировка 0...10 В=, обратная связь 2...10 В=
  • Номинальное напряжение 24 В ~/=
  • Крутящий момент 10 Нм
* При расчете крутящего момента необходимо учитывать данные изготовителя заслонки (площадь поперечного сечения, конструкцию, объект установки), а также условия воздушного потока.

Технические данные

Электрические параметры
Номинальное напряжение 24 В ~, 50/60 Гц; 24 В=
Диапазон номинального напряжения 19,2...28,8 В ~/=
Расчетная мощность 4 ВА
Потребляемая мощность:
-во время вращения
2 Вт при номинальном крутящем моменте
-в состоянии покоя 0,4 Вт
Соединение Кабель: 1 м, 4 х 0,75 мм2
Функциональные данные
Крутящий момент (номинальный) Мин. 10 Нм при номинальном напряжении
Управление: Управляющий сигнал Y 0...10 В, типовое входное сопротивление 100 кОм
Рабочий диапазон 2...10 В=
Обратная связь (измеряемое напряжение) 2...10 В=, макс. 1 мА
Ровность хода + - 5%
Направление вращения Реверсивное за счет переключателя
Направление вращения при Y=0 В В положении переключения 0 соотв. 1
Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Угол поворота: Макс. 950 C, ограничение с двух сторон при помощи настраиваемых механических упоров
Время поворота 150 с
Уровень шума Макс. 35 дБ
Индикация положения Механический указатель, съемный
Безопасность
Класс защиты Для низких напряжений
Степень защиты корпуса IP54
Температура окружающей среды -30...+500 С
Температура хранения -40...+800 С
Техническое обслуживание Не требуется
Влажность окружающей среды 95% отн., не конденсир. (EN 60730-1)
Размеры/Вес
Размеры См. в Размеры
Вес 800 г

Особенности изделия

Принцип действия Электропривод управляется стандартным сигналом 0...10 В=. Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение электропривода электрическим способом, а также управлять другими электроприводами.
Простая установка Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
Ручное управление Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).
Настраиваемый угол поворота Угол поворота настраивается при помощи механических упоров.
Высокая функциональная надежность Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Примечание Возможна модель с напряжением питания 230В~ NM230A SR

Приспособления и аксессуары

ОписаниеТехн. описание
Электрические аксессуары Вспомогательный переключатель S...A, 1 или 2 однопол. S..A
  Потенциометр обратной связи P...A:140, 500, 1000, 2800, 5000, 10 000 Ом P..A
  Цифровой индикатор положения ZAD24 ZAD24
  Позиционеры SG..24 SG..24
Механические приспособления Различные приспособления (захваты, удлинители вала и т.д.) Z..NM..A

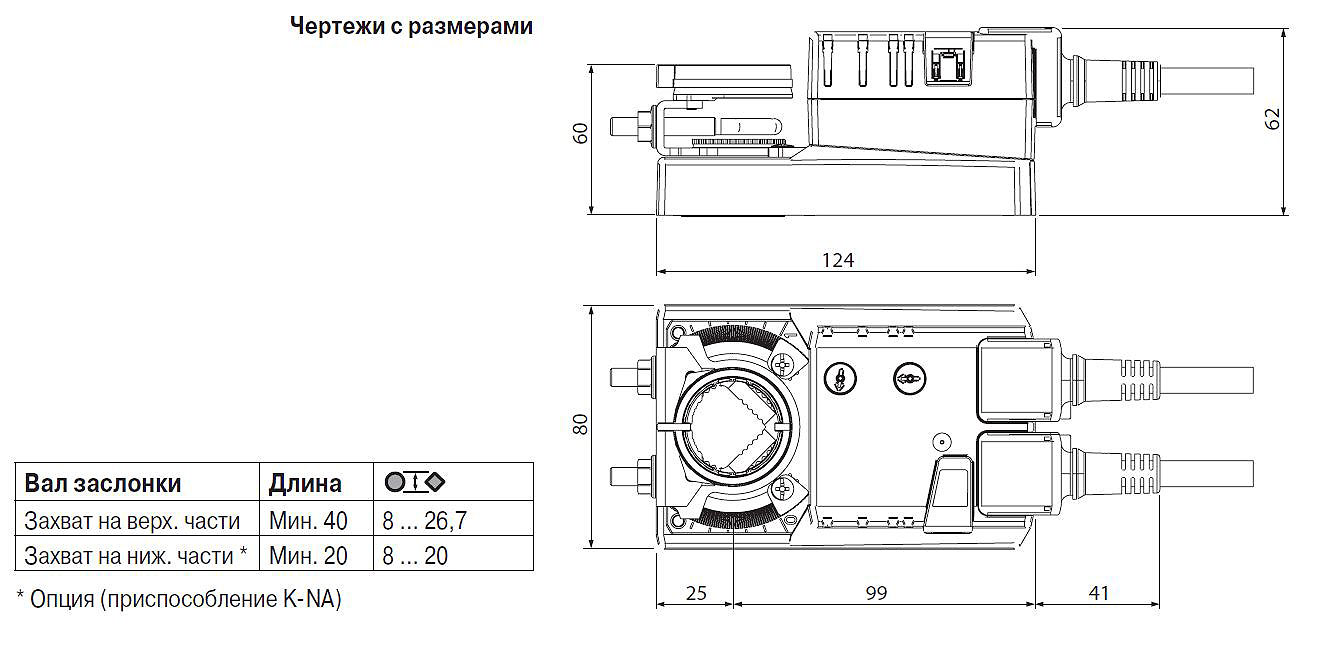

Электрическое подключение и габаритные размеры, мм

Электрическое подключение привода Белимо NM24A-SR Габаритные размеры привода NM24A-SR
