Электропривод Belimo NF24A

Узнать цену

Электропривод NF24A для управления воздушными заслонками, выполняющими охранные функции в системах вентиляции и кондиционирования воздуха зданий.
NF24A
  • Для управления воздушными заслонками площадью приблизительно до 2 м2
  • Управление: открыто/закрыто
  • Номинальное напряжение 24 В ~/=
  • Крутящий момент 10 Нм
* При расчете крутящего момента необходимо учитывать данные изготовителя заслонки (площадь поперечного сечения, конструкцию, объект установки), а также условия воздушного потока.

Технические данные

Электрические параметры
Номинальное напряжение 24 В В ~ 50/60 Гц; 24 В=
Диапазон номинального напряжения 19,2...28,8 В ~/ 21,6...28,8 В=
Расчетная мощность 8,5 ВА
Потребляемая мощность:
- во время вращения
6 Вт
- в состоянии покоя 2,5 Вт
Соединение Кабель: 1 м, 2 х 0,75 мм2
Крутящий момент:
- двигатель
Мин. 10 Нм при номинальном напряжении
- пружина Мин. 10 Нм
Направление вращения Выбирается установкой L/R
Функциональные данные
Ручное управление C помощью ручного ключа с блокировкой
Угол поворота: Макс. 950, ограничение с двух сторон при помощи настраиваемых механических упоров
Время поворота:
- двигатель
75 с (0...20 Нм)
- пружина 20 с при -20...+500С / max. 60 с при -300 С
Уровень шума:
- двигатель
45 дБ
- пружина 60дБ
Срок службы Минимум 60 000 охранных положений
Индикация положения Механическая
Безопасность
Класс защиты Для низких напряжений
Степень защиты корпуса IP54
Температура окружающей среды -30...+500 С
Температура хранения -40...+800 С
Техническое обслуживание Не требуется
Размеры/Вес
Размеры См. в Размеры
Вес 1800 г

Особенности изделия

Принцип действия При перемещении привода в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания. Энергия, запасенная в пружине, возвращает заслонку в охранное положение.
Простая установка Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
Ручное управление Ручное управление осуществляется при помощи ручного поворотного ключа. привод можно заблокировать при помощи ключа в любой точке угла поворота. Блокировка снимается вручную или при подаче питания на привод.
Настраиваемый угол поворота Угол поворота настраивается при помощи механических упоров.
Высокая функциональная надежность Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Приспособления и аксессуары

ОписаниеТехн. описание
Электрические аксессуары Вспомогательные переключатели S2A-F S2A-F
Механические аксессуары Различные (захваты, удлинители вала заслонки и т.д.)

Электрическое подключение и габаритные размеры, мм

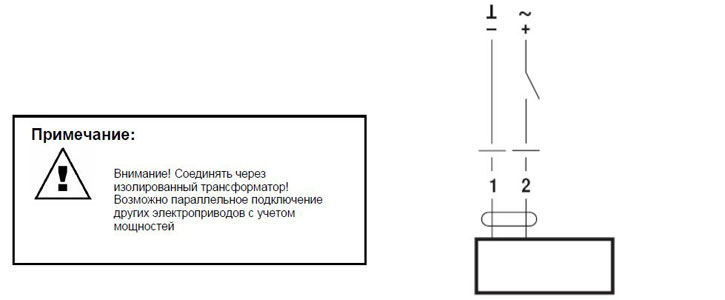

Электрическое подключение электропривода Белимо NF24A Габаритные размеры электропривода NF24A
