Электропривод BELIMO GM24A-SR

Узнать цену

Электропривод BELIMO GM24A-SR для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.
GM24A-SR
  1. Для управления воздушными заслонками площадью приблизительно до 8 м2
  2. Управление: плавная регулировка 0...10 В=, обратная связь 2...10 В=
  3. Номинальное напряжение 24 В
  4. Крутящий момент 40 Нм
* При расчете крутящего момента необходимо учитывать данные изготовителя заслонки (площадь поперечного сечения, конструкцию, объект установки), а также условия воздушного потока.

Технические данные

Электрические параметры
Номинальное напряжение 24 В 50/60 Гц
Диапазон номинального напряжения 19,2...28,8 В
Расчетная мощность 6,5 ВА
Потребляемая мощность:
-во время вращения
4,5 Вт
-в состоянии покоя 2 Вт
Соединение Кабель: 1 м, 4 х 0,75 мм2
Функциональные данные
Крутящий момент (номинальный) Мин. 40 Нм при номинальном напряжении
Управляющий сигналY 0...10 В=,типовое входное сопротивление 100 кОм
Рабочий диапазон 2...10 В=
Обратная связь (измеряемое напряжение) 2...10 В=
Направление вращения Реверсивное за счет переключателя 1/0
Направление вращения при Y=0 В В положении переключателя 1/0
Равность хода +- 5%
Ручное управление Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Угол поворота: Макс. 95°, ограничение с двух сторон при помощи настраиваемых механических упоров
Время поворота 150 с
Уровень шума Макс. 45 дБ
Индикация положения Механический указатель, съемный
Безопасность
Класс защиты Для низких напряжений
Степень защиты корпуса IP54 в любом положении установки
Температура окружающей среды -30...+50° С
Температура хранения -40...+80° С
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Размеры/Вес
Размеры См. в Размеры
Вес 1700 г

Особенности изделия

Принцип действия Электропривод управляется стандартным управляющим сигналом 0...10 В=. Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение электропривода электрическим способом, а также управлять другими элекроприводами.
Простая установка Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
Ручное управление Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).
Настраиваемый угол поворота Угол поворота настраивается при помощи механических упоров.
Высокая функциональная надежность Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Приспособления и аксессуары

ОписаниеТехн. описание
Электрические аксессуары Вспомогательный переключатель S...A, 1 или 2 полюс. S...A
  Потенциометр обратной связи P...A: 140, 500, 1000, 2800, 5000 или 10000 Ом P...A
  Позиционеры SG...24 SG...24
  Цифровой индикатор положения ZAD24 - ZAD24
Механические приспособления Различные приспособления (захваты, удлинители вала и т.д.) - Z..GM..A..

Электрическое подключение и габаритные размеры, мм

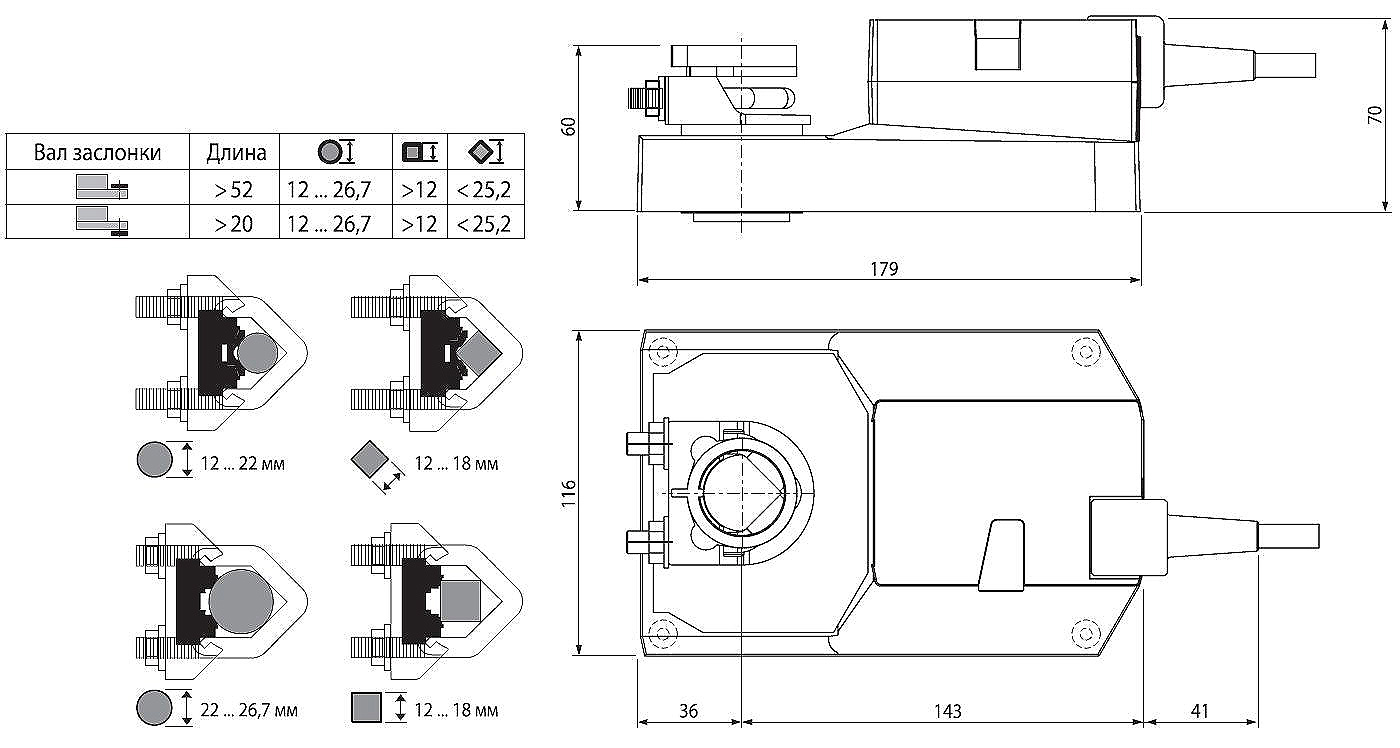

Электрическое подключение привода Белимо GM24A-SR Габаритные размеры привода GM24A-SR
