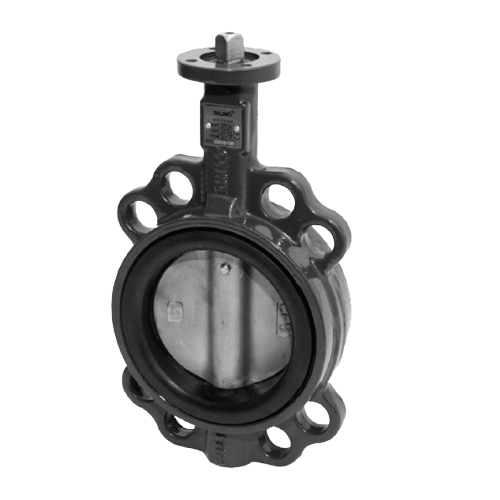

Дисковые затворы Belimo D6...N

Область применения

Соединение и отсоединение нескольких генераторов тепла и холода
Открытые и закрытые системы горячей и холодной воды
Открытые теплообменники

Дисковые поворотные затворы с электроприводами (pdf, 450 KБ)

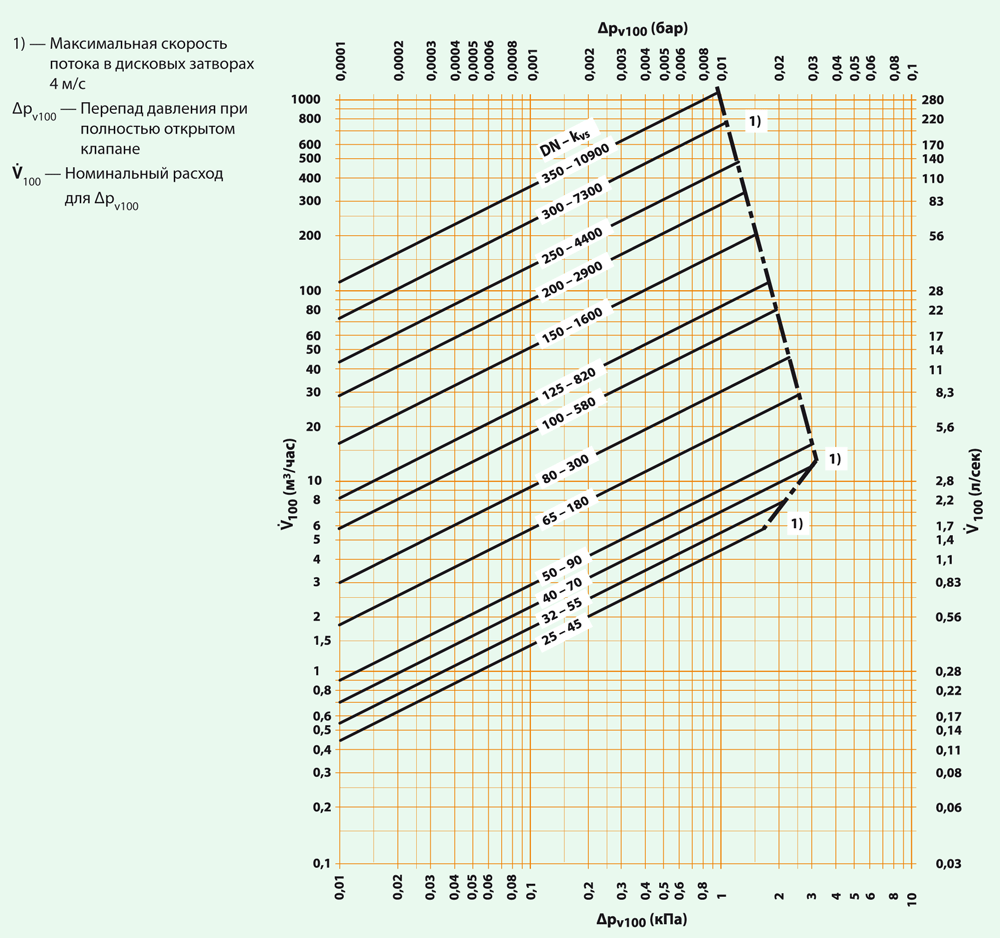

Обзор типов

Дисковый затвор			Перепад давления (кПа)
Модель	DN (мм)	Kvs (м³/ч)	0,01	0,1	1	2	3
D625N	25	45	0,45	1,42	4,5	6,36	7,79	Р а с х о д м³/ч
D632N	32	55	0,55	1,74	5,5	7,78	9,53
D640N	40	70	0,7	2,21	7	9,9	12,1
D650N	50	90	0,9	2,8	9	12,7	15,6
D665N	65	180	1,8	5,7	18	25,5	31
D680N	80	300	3	9,5	30	42	52
D6100N	100	580	5,8	18,3	58	82	100
D6125N	125	820	8,2	26	82	116	142
D6150N	150	1600	16	51	160	226	277
D6200N	200	2900	29	92	290	410	502
D6250N	250	4400	44	139	440	622	762
D6300N	300	7300	73	231	730	1032	1264
D6350N	350	10900	109	345	1090	1541	1888

Технические данные

Материалы
Среда	Холодная и горячая вода в открытых или закрытых контурах (содержание гликоля max 50%)
Температура среды	-20 °С (max +130° в течение часа)
Номинальное давление Ps	1600 кПа
Пропускная способность Kvs	См. "Обзор типов"
Уровень утечки	Водонепроницаемый (EN 12266-1)
Соединение с трубой: - DN 25...DN 200	Фланец PN 6, PN 10, PN 16
- DN 250...DN 350	Фланец PN 16
Угол поворота	90 °
Положение установки	От вертикального до горизонтального
Тех. обслуживание	Не требуется
Тело клапана	GGG 40
Диск	Нержавеющая сталь
Шток	Нержавеющая сталь
Седло	EPDM
Уплотнение штока	Кольцо/ EPDM
Подшипник штока	RPTFE
Комплектация	Отдельно может поставляться ручка или (в зависимости от модели) ручной редуктор

Указания по безопасности

Дисковый затвор разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящих за рамки указанные в спецификации, особенно для применения на воздушных суднах.
Устройство может устанавливаться только квалифицированным персоналом. В процессе установки должны быть учтены все рекомендации завода-изготовителя.
Дисковый затвор не содержит частей, которые могут быть переустановлены или отремонтированы потребителем.
Недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции. относящиеся к данной конкретной местности.

Особенности изделия

Принцип действия	Дисковый затвор (типа "баттерфляй") закрывается или полностью открывается при помощи поворотного электропривода. Поворотные электроприводы управляются стандартным контроллером или другим управляющим устройством и устанавливают диск затвора в требуемое положение.
Особенности изделия	Диск клапана, выполненный из нержавеющей стали, вдавливается в седло с уплотнением EPDM вращательным движением, что гарантирует полное отсутствие утечки.Открытое положение характеризуется низкими потерями и большой пропускной способностью.
Ручное управление	Ручное регулирование расхода осуществляется с помощью специальной ручки с зубчатым сектором или ручного редуктора-руля.

Инструкция по установке

Принцип действия	Дисковый затвор может быть установлен вертикально или горизонтально. Дисковый затвор не может быть установлен в подвешенном положении, т.е. штоком вниз.
Техническое обслуживание	Дисковые затворы и поворотные электроприводы не требуют технического обслуживания. Перед началом проведения любых сервисных работ, убедитесь, что электропривод, установленный на дисковом затворе, отключен от электропитания (путем отсоединения питающего кабеля). Все насосы в прилегающих участках должны быть также отключены и соответствующие участки трубопровода заглушены. При необходимости перед проведением работ систему нужно охладить, а давление внутри системы снизить до атмосферного. Система не может быть включена обратно до тех пор, пока дисковый затвор не будет установлен на место согласно инструкции и соединения не изолированы должным образом.

Принцип действия

Дисковый затвор может быть установлен вертикально или горизонтально. Дисковый затвор не может быть установлен в подвешенном положении, т.е. штоком вниз.

Техническое обслуживание

Дисковые затворы и поворотные электроприводы не требуют технического обслуживания.
Перед началом проведения любых сервисных работ, убедитесь, что электропривод, установленный на дисковом затворе, отключен от электропитания (путем отсоединения питающего кабеля). Все насосы в прилегающих участках должны быть также отключены и соответствующие участки трубопровода заглушены. При необходимости перед проведением работ систему нужно охладить, а давление внутри системы снизить до атмосферного.
Система не может быть включена обратно до тех пор, пока дисковый затвор не будет установлен на место согласно инструкции и соединения не изолированы должным образом.
